Hallo,
heute stelle ich mein derzeitiges Grossprojekt vor. Der ein oder andere kennt ihn ja bereits aus einem anderen Forum.
Es handelt sich um einen 5-achser Scania.
Er besteht aus 3 lenkbaren Achsen und 2 angetriebenen. Die 5. Achse (lenkbar) ist zudem liftbar.
Funktionen wie Licht, Lenkung und inzwischen auch die Fahrbereitschaft, ist vorhanden. Gesteuert wird alles über die Robbe F14 mit Multiswitch, Decoder und diversen Zusatzschaltern.
Verbaut ist zudem das Tam. 3-Ganggetriebe mit Truckpuller 2 und als Fahrtenregler der Jamara HF40.

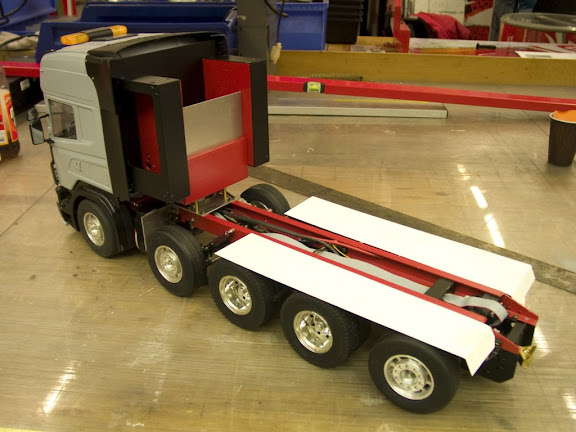

So nun aber Bilder statt Worte:

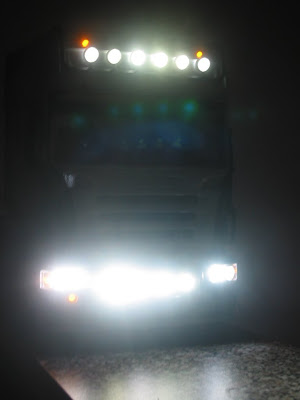

und noch eins bei Nachtstimmung:
In den nächsten Tagen, Wochen, Monaten und Jahren folgenden nun, soweit es die kleine Geldbörse hergibt, weitere Fortschritte, Fragen und Antworten in Bild und Schrift.
__________________
Man stirbt erst dann, wenn man vergessen wird!
Bert
|
|
15.11.2008 21:11 |
|
|
-=DerBert=-
SchwerlastWumme
Dabei seit: 15.11.2008
Vorname: Bertolt
Wohnort: Landshut
Land: Deutschland
Maßstab: 1:13,2(Tam)
Themenstarter
|
|
Dieses, mit einer Fotokamera gemachte, Video entstand am gestrigen Tag.
http://www.myvideo.de/watch/5458907/es_bewegt_sich_LOL
Wer Fragen hat, Kritik oder Lob los werden möchte, kann dies gerne machen.
__________________
Man stirbt erst dann, wenn man vergessen wird!
Bert
|
|
|
15.11.2008 21:14 |
|
|
Michael_92
Schwertransport-fahrer
Dabei seit: 08.03.2008
Skype-Name: logistiker3
Vorname: Michael
Wohnort: Ebensee
Land: Österreich
Maßstab: 1:14,5 (Wedico); 1:16 (Robbe)
|
|
|
|
15.11.2008 21:17 |
|
|
-=DerBert=-
SchwerlastWumme
Dabei seit: 15.11.2008
Vorname: Bertolt
Wohnort: Landshut
Land: Deutschland
Maßstab: 1:13,2(Tam)
Themenstarter
|
|
Da der Scania schon etwas vorangeschritten ist, kann ich ja diverse Bilder und teilweise auch Videos zeigen.
Wer fragen zu den Bildern/Videos und dem gezeigten hat, kann sie gerne stellen. Ich versuche mein Bestes sie zu beantworten.
Als erstes mal die Lenkung.

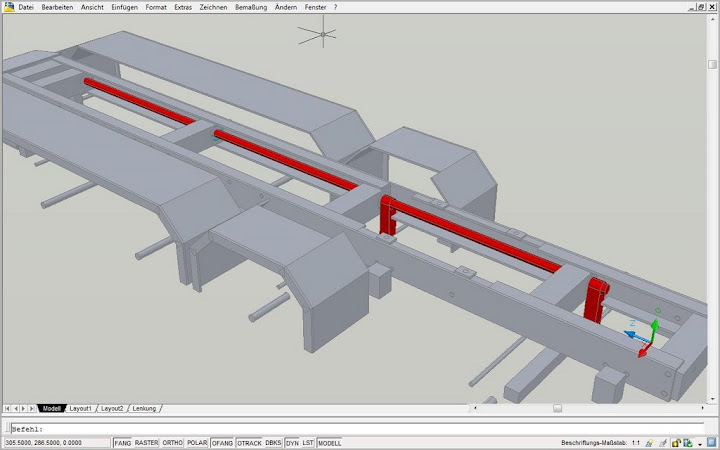

Da kein richtiges Bild der Lenkung vorhanden ist und man im eingebauten Zustand nicht viel erkennt zeig ich die AUTOCAD-Darstellung. Das rote "Etwas" ist ein Alu-Rohr von ca. 500mm Länge, einem 6mm Durchmesser und wird durch die Quertraversen und Kugellager gehalten. Durch die Lager ist sie fast reibungslos bewegbar.
Der Servo sitzt vorm Getriebe.
http://www.myvideo.de/watch/5171901/Scania_Lenkung Ein Video der Lenkung.
__________________
Man stirbt erst dann, wenn man vergessen wird!
Bert
|
|
|
15.11.2008 22:08 |
|
|
-=DerBert=-
SchwerlastWumme
Dabei seit: 15.11.2008
Vorname: Bertolt
Wohnort: Landshut
Land: Deutschland
Maßstab: 1:13,2(Tam)
Themenstarter
|
|

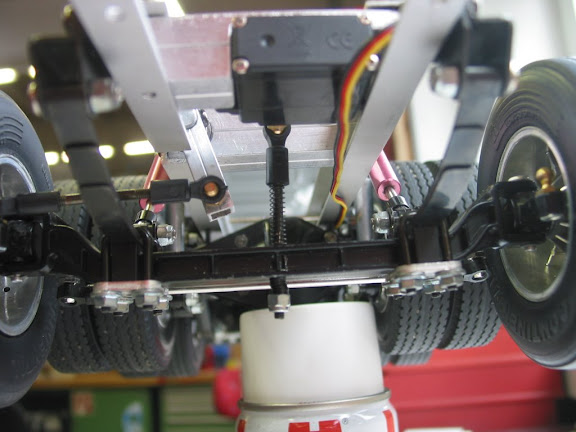

Hier mal die Liftachse.
Verbaut habe ich hier einen Miniservo, der die Achse anhebt.
Durch die Doppelfederung hat die Achse noch ein wenig Anpressdruck auf die Erde.
Die 2. Achse ist "schwimmend" angebaut. Soll heissen die Federn sind halbiert. Dadurch ist Traglast nahezu Null, aber ich hebel mir die angetriebenen Achsen nicht aus.
Wer jetzt sagt: "Es gibt angetriebene Lenkachsen!" Dem sei gesagt:
Dat weiss ich, kann sie mir aber net leisten. Und selber bauen? Wer zwei linke Hände und beschränkte Mittel hat, wie icke, baut wahrscheinlich eher nen Siemenslufthaken als ne funktionsfähige Lenkachse.
Hier das Video der Liftachse:
http://www.myvideo.de/watch/5176204/Liftachse
__________________
Man stirbt erst dann, wenn man vergessen wird!
Bert
|
|
|
15.11.2008 22:16 |
|
|
-=DerBert=-
SchwerlastWumme
Dabei seit: 15.11.2008
Vorname: Bertolt
Wohnort: Landshut
Land: Deutschland
Maßstab: 1:13,2(Tam)
Themenstarter
|
|

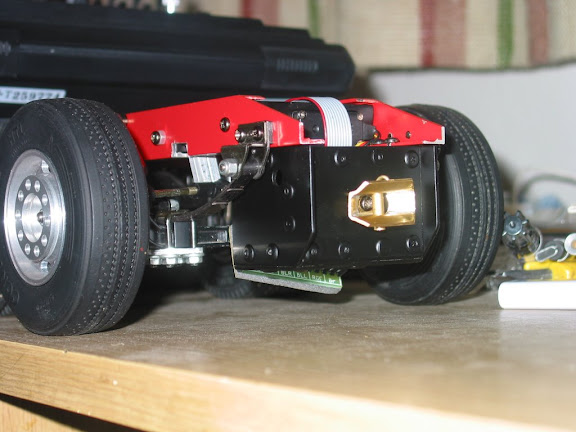

Eine Anhängerkupplung ist inzwischen genauso verbaut, wie ein Warnbalken. Zur Kupplung sei gesagt, sie stammt von (Gerdmodellbau). Kann dies aber nicht zu 100% bestätigen, da ich sie von einem Modellbauer im Tausch bekommen habe.
Und hier der Warnbalken.
Er besteht aus zwei Feuermachern, 4 LEDs, 0,8mm verzinktem Blech und nem Klacks Silikon.
Silikon, warum und wieso??
Ich wollte die LEDs befestigen, bin dabei über die Mechanik der Silikonpumpe gestolpert und schon war das Gehäuse voll. Naja, LEDs rein und weitergemacht. Es stört mich nicht und werde es daher lassen.
http://www.myvideo.de/watch/5349398/Warnbalken_2
Da ich die Nebler nicht so verwende, wie eigentlich "vorgegeben", hab ich daraus auch "Straßenräumer" gemacht. Das Modul für die Ansteuerung stammt vom großen C und nennt sich "Rundumlicht".
__________________
Man stirbt erst dann, wenn man vergessen wird!
Bert
|
|
|
15.11.2008 22:28 |
|
|
-=DerBert=-
SchwerlastWumme
Dabei seit: 15.11.2008
Vorname: Bertolt
Wohnort: Landshut
Land: Deutschland
Maßstab: 1:13,2(Tam)
Themenstarter
|
|

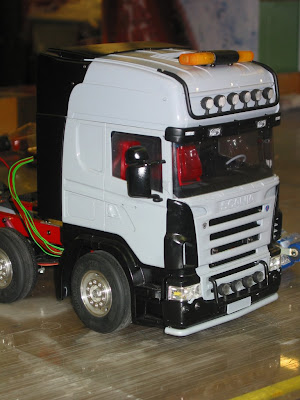

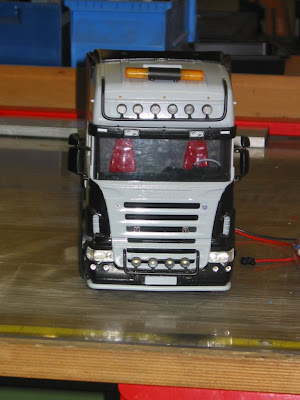

| derzeitiger Beleuchtungszustand |
     |
Zur Zeit ist nur die Front unter "Strom", das Heck benötigt noch der Hingabe........
http://www.myvideo.de/watch/5343933/Warnbalken
Verbaut sind diverse LEDs, zwecks des Stromsparens
__________________
Man stirbt erst dann, wenn man vergessen wird!
Bert
|
|
|
15.11.2008 22:32 |
|
|
Michael_92
Schwertransport-fahrer
Dabei seit: 08.03.2008
Skype-Name: logistiker3
Vorname: Michael
Wohnort: Ebensee
Land: Österreich
Maßstab: 1:14,5 (Wedico); 1:16 (Robbe)
|
|
Hi Bert,
meinst du aus zwei Feuerzeugen und was meinst du mit Großem C
Lg. Danke für die Antwort
__________________
Schöne Grüße aus Ebensee
Michael
AM 26.und 27 September ist der 5. Modellsporttag in Ebensee
|
|
|
15.11.2008 22:34 |
|
|
-=DerBert=-
SchwerlastWumme
Dabei seit: 15.11.2008
Vorname: Bertolt
Wohnort: Landshut
Land: Deutschland
Maßstab: 1:13,2(Tam)
Themenstarter
|
|
Und nun noch den letzten Stand der Dinge.

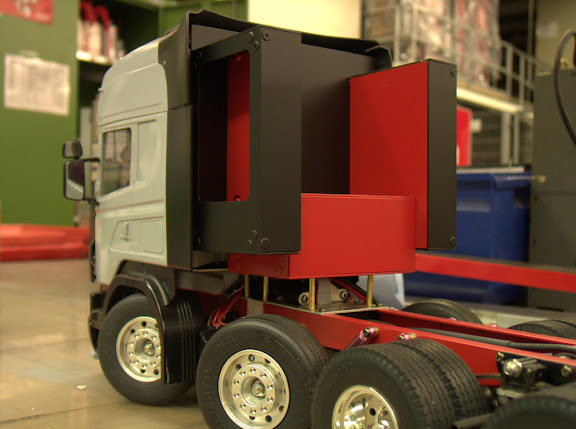

Dank eines Modellbauers aus Oberösterreich, habe ich nun einen Schwerlastturm. Er hatte sich angeboten mir Alu-Teile auszufräsen, wenn dem nicht so gewesen wär, hätte der Turm wohl ausgesehen, wie der schiefe Turm von......... Eine super Arbeit.

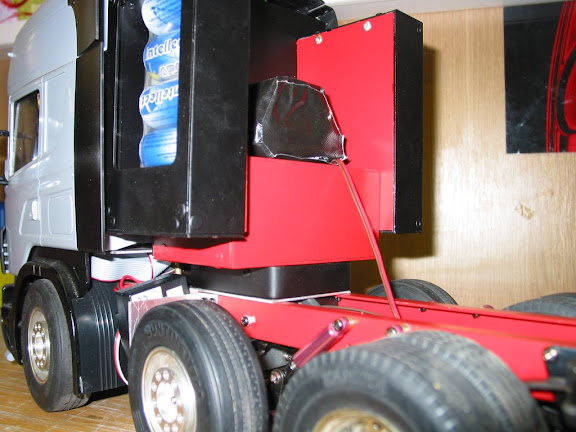

Und noch eins mit schwarzer "Bauchbinde" und Spannungsversorgern.
__________________
Man stirbt erst dann, wenn man vergessen wird!
Bert
|
|
|
15.11.2008 22:43 |
|
|
-=DerBert=-
SchwerlastWumme
Dabei seit: 15.11.2008
Vorname: Bertolt
Wohnort: Landshut
Land: Deutschland
Maßstab: 1:13,2(Tam)
Themenstarter
|
|
| Zitat: |
Original von Michael_92
Hi Bert,
meinst du aus zwei Feuerzeugen und was meinst du mit Großem C
Lg. Danke für die Antwort |
Hallo, jup,
das sind zwei Feuerzeuge, die ich gekürzt und an den Enden abgeschliffen habe. Danach habe ich das Blech vorsichtig um diese gebogen und mittels Schrauben fixiert.
Mit dem großen C meine ich Conrad Elektronic.
__________________
Man stirbt erst dann, wenn man vergessen wird!
Bert
|
|
|
15.11.2008 22:49 |
|
|
-=DerBert=-
SchwerlastWumme
Dabei seit: 15.11.2008
Vorname: Bertolt
Wohnort: Landshut
Land: Deutschland
Maßstab: 1:13,2(Tam)
Themenstarter
|
|
| Zitat: |
Original von Michael_92
Hi,
super danke hast mir sehr weitergeholfen |
Wenn du möchtest kann ich dir morgen Nahaufnahmen machen und sie hier reinstellen.
__________________
Man stirbt erst dann, wenn man vergessen wird!
Bert
|
|
|
15.11.2008 22:56 |
|
|
Michael_92
Schwertransport-fahrer
Dabei seit: 08.03.2008
Skype-Name: logistiker3
Vorname: Michael
Wohnort: Ebensee
Land: Österreich
Maßstab: 1:14,5 (Wedico); 1:16 (Robbe)
|
|
währe sehr nett,
da ich demnächst ein neues Projekt geplant habe das dan wahrscheinlich eine Drehlichtbalken bekommt
Ich hab gerade bei Conrad wgen dem Modul geschaut und nicht gefunden köntest du mir sagen unter welcher sektion auf der Hp ich nachsehen mus
Lg Michael
__________________
Schöne Grüße aus Ebensee
Michael
AM 26.und 27 September ist der 5. Modellsporttag in Ebensee
|
|
|
15.11.2008 23:01 |
|
|
-=DerBert=-
SchwerlastWumme
Dabei seit: 15.11.2008
Vorname: Bertolt
Wohnort: Landshut
Land: Deutschland
Maßstab: 1:13,2(Tam)
Themenstarter
|
|
| Zitat: |
Original von Michael_92
währe sehr nett,
da ich demnächst ein neues Projekt geplant habe das dan wahrscheinlich eine Drehlichtbalken bekommt
Ich hab gerade bei Conrad wgen dem Modul geschaut und nicht gefunden köntest du mir sagen unter welcher sektion auf der Hp ich nachsehen mus
Lg Michael |
Hab grad selber mal geschaut.
Wenn man bei Conrad statt Rundumlicht Lauflicht eingibt, kommt unteranderem ein Artikel mit folgender Nummer 191523 - 62 zum Vorschein. Ein
geht an mich selbst. Das ist nämlich ein Lauflichtmodul, bei dem, wenn man die Leds im Kreis anordnet, ein Rundumlichteffekt entsteht. Ich habe meine LEDs zwar im Kreis eingebaut. Sie sind aber nicht in der normalen 1 2 3 4 Anordnung geschaltet. Bei mir pendeln bzw. leuchten bei mir (von links nach rechts) 1 3 2 4. Den Effekt sieht man im Video. Achte mal gleich am Anfang auf die unteren Straßenräumer!!!!
http://www.myvideo.de/watch/5349398/Warnbalken_2
__________________
Man stirbt erst dann, wenn man vergessen wird!
Bert
|
|
|
15.11.2008 23:12 |
|
|
Michael_92
Schwertransport-fahrer
Dabei seit: 08.03.2008
Skype-Name: logistiker3
Vorname: Michael
Wohnort: Ebensee
Land: Österreich
Maßstab: 1:14,5 (Wedico); 1:16 (Robbe)
|
|
Echt super mit der Lichtreihenfolge und ich freue mich auch schon auf die Bilder morgen nochmals vielen Dank
Lg. Michael
__________________
Schöne Grüße aus Ebensee
Michael
AM 26.und 27 September ist der 5. Modellsporttag in Ebensee
|
|
|
15.11.2008 23:18 |
|
|
Missi
Schwedenpower
Dabei seit: 21.09.2006
Vorname: Mario
Wohnort: Liezen
Land: Österreich
|
|
|
|
16.11.2008 10:37 |
|
|
ZL5002
Rauppenkranfahrer
Dabei seit: 30.12.2005
Vorname: Wolfgang
Wohnort: Pfungstadt
Land: Deutschland
|
|
Sehr schönes Projekt was du da baust , und sehr schön gelöste ausführungen (Lenkungsansteuerung )
__________________
Gruß Wolfgang
Der mit dem Road-Train fährt
IGT-Suedhessen
Jetzt auch im Netz
|
|
|
16.11.2008 10:54 |
|
|
-=DerBert=-
SchwerlastWumme
Dabei seit: 15.11.2008
Vorname: Bertolt
Wohnort: Landshut
Land: Deutschland
Maßstab: 1:13,2(Tam)
Themenstarter
|
|

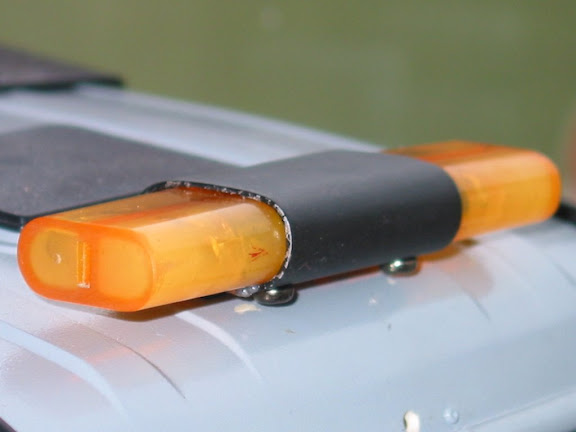

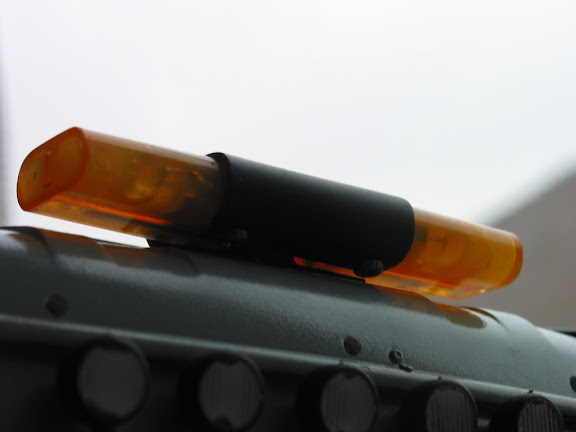

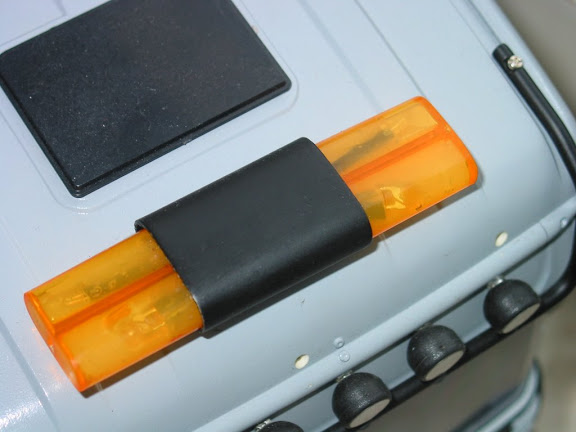

Auf Wunsch hab ich heute nochmal Bilder vom Warnbalken gemacht.
Bitte nicht
, er ist recht primitiv. Erfüllt aber meine Wünsche.
Den kleinen Silikonfleck
und die Farbabplatzer beim letzten Bild hab ich auch erst grad entdeckt, das wird noch verschwinden bzw. ausgebessert.
Verbaut sind 5mm LEDs weiss, mit hoher Leuchtkraft.
__________________
Man stirbt erst dann, wenn man vergessen wird!
Bert
|
|
|
16.11.2008 15:03 |
|
|
winke
Dabei seit: 04.11.2008
Vorname: Christoph
Wohnort: Villach
Land: Österreich
Maßstab: 1:13,2(Tam)
|
|
|
|
16.11.2008 15:08 |
|
|
Rici
Show-Truck-Präsident
Dabei seit: 22.12.2004
Vorname: Martin
Wohnort: Mosbach/Odw.
Land: Good Old Germany
Maßstab: 1:13,6( auch Tam)
|
|
| Zitat: |
Original von ZL5002
Sehr schönes Projekt was du da baust , und sehr schön gelöste ausführungen (Lenkungsansteuerung )
|
Da kann ich mich Wolfgang nur anschliesen,einen sehr schönen Scania haste gebaut
.
Und was sehr Informativ ist sind einige Detail's
.
__________________
Gruss Rici
Schweden-Schmiede No.1
-TFM-Kraichgau-
|
|
|
16.11.2008 16:54 |
|
|
|
|
|
  |
